Heavy Duty-Vakuumpumpe der Reihe GVMAX HD autonomes Modul auf pneumatischem Steckverbinder aufgeschraubt, vakuum 85 %, düse 2.5 mm, 24 VDC NO-Vakuumsteuerung und 24 VDC NC-Abblasen, 1 M12-Stecker, 5-polig, mit Hohe Abblasleistung..
ref. : GVMAXHD90X25VC15A1XG1F2DVA
technische daten
Produktart (typp) venturi
Düsendurchmesser (Ø) 2,5mm
Saugleistung (aa) 185Nl/min
Steuerung (PG) NO/NC
Anschluss (Cx) 1 x M12-5polig
Inselmontage (Ilot) nein
Maximales Vakuum (mv%) 85%
Luftverbrauch (ca) 294Nl/min
Abblasen (S-SP) Hohe Abblasleistung
Modelle (mod) Autonomes Modul
Abmessungen
Technische Daten
Schemaz pneumatischen
Modell GVMAXHD__V: Vakuumpumpe mit NO-Vakuumsteuerung und NC-Abblasfunktion.
Bei Stromausfall wird das Vakuum weiter erzeugt: Das Objekt wird weiterhin gehalten => positive Sicherheit.
Bei Druckluftausfall wird das Vakuum nicht aufrecht erhalten.
. Magnetventil zur Steuerung NO-Vakuum
. Magnetventil zur Steuerung NC-Abblasfunktion
. Abblasfunktion durch externes Signal gesteuert

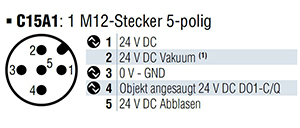

Elektroanschlüsse
(1) 24V DC Vakuum, versionsabhängig:
- S: NC Vakuumsteuerung 24V DC
- V: NO Vakuumsteuerung 24V DC
- L: bistabile Vakuumsteuerung 24V DC Impuls getriggert (mindestens 50 ms)
Abblasen
Starke Abblasleistung (Version GVMAXHD…F2)
Diese Version der Abblasfunktion ermöglicht ein sehr schnelles Ablegen der Objekte, wenn die Pumpe nicht in direkter Nähe der Sauggreifer positioniert werden kann.
Über das Absperrventil F wird der Versorgungsdruck der Vakuumpumpe direkt an die Sauggreifer geleitet.
